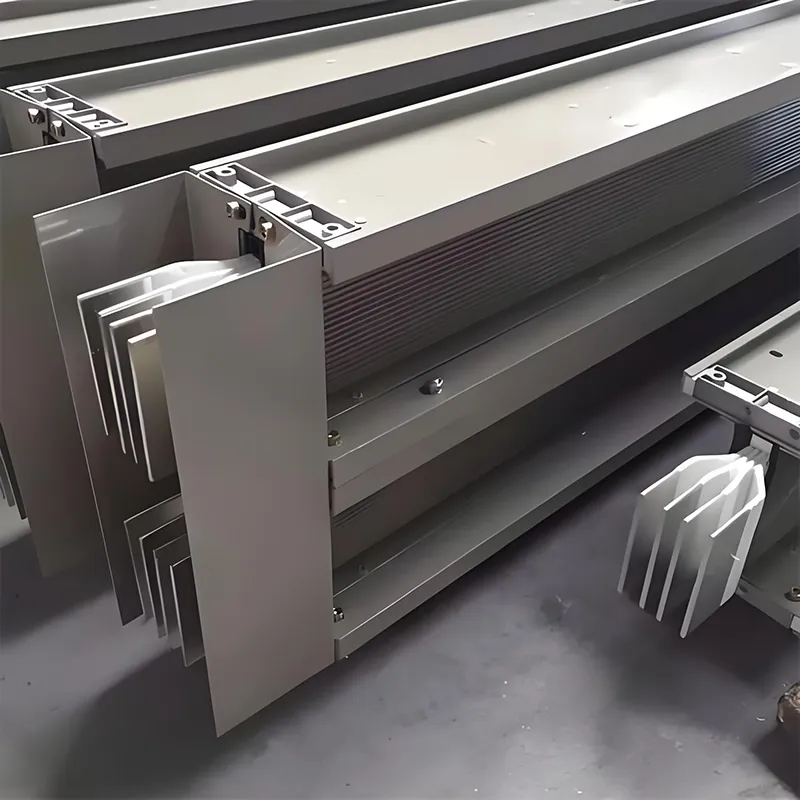

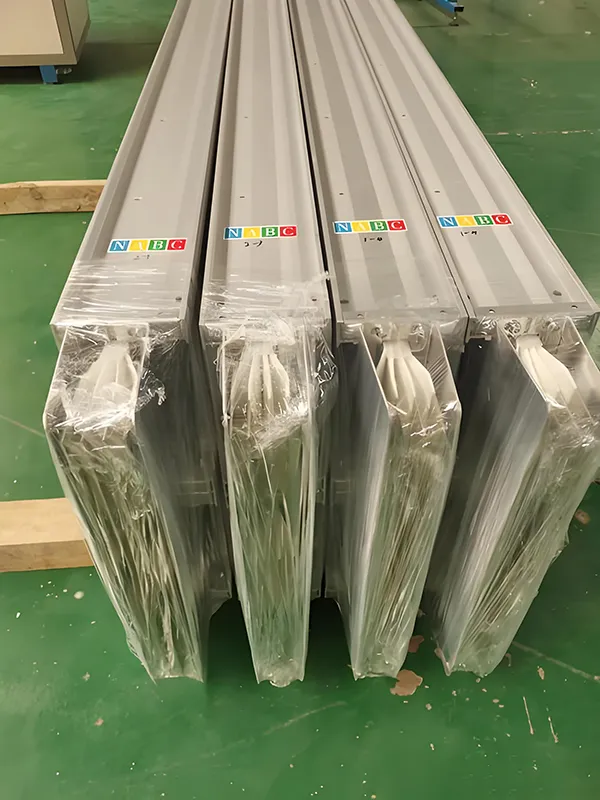

குறைந்த மின்னழுத்த சாண்ட்விச் பஸ்வே

அதன் கச்சிதமான அமைப்பு, சிறந்த வெப்பச் சிதறல் மற்றும் வலுவான மின்னோட்டத்தை சுமந்து செல்லும் திறன் ஆகியவற்றின் காரணமாக, குறைந்த மின்னழுத்த சாண்ட்விச் பஸ்வே நவீன மின் விநியோக அமைப்புகளில் முக்கிய தேர்வாக உருவெடுத்துள்ளது.

மைய அமைப்பு மற்றும் காப்பு கட்டமைப்பு

•கடத்தி பொருள்: உயர் தூய்மை மின்னாற்பகுப்பு தாமிரம் (தூய்மை ≥ 99.9%); கடத்துத்திறன் மற்றும் ஆக்சிஜனேற்ற எதிர்ப்பை அதிகரிக்க மேற்பரப்பை விருப்பமாக வெள்ளி பூசப்பட்ட அல்லது தகரம் பூசலாம்.

காப்பு பொருட்கள்:

நிலையான வகை: நீண்ட கால செயல்பாட்டு நம்பகத்தன்மையை உறுதி செய்வதற்காக, பாலியஸ்டர் ஃபிலிம், மைக்கா டேப் போன்ற வகுப்பு B இன்சுலேஷன் பொருட்கள் அல்லது அதிக (வெப்பநிலை எதிர்ப்பு: 130°C) பயன்படுத்துகிறது.

•தீ-எதிர்ப்பு வகை: 600°C முதல் 1000°C வரையிலான அதிக வெப்பநிலையில் கூட காப்புச் செயல்திறனைப் பராமரிக்கும் திறன் கொண்ட மைக்கா டேப் மற்றும் செராமிஃபைங் சிலிகான் ரப்பரின் கலவை அடுக்குகளைப் பயன்படுத்துகிறது.

•நீர்ப்புகா/அரிப்பு-எதிர்ப்பு வகை: வகுப்பு H பாலியஸ்டர்-இமைடு அல்லது எபோக்சி பிசின் வார்ப்பு வழியாக இணைக்கும் வசதிகள்; இன்சுலேஷன் கிளாஸ் எச் (180°C) ஐ அடைகிறது, இது 50 ஆண்டுகளுக்கும் மேலான சேவை வாழ்க்கையை வழங்குகிறது.

•"சாண்ட்விச்" கட்டமைப்பின் சிறப்பியல்புகள்: பேஸ் கண்டக்டர்கள் இறுக்கமாக அடுக்கி வைக்கப்பட்டு, காற்று இடைவெளிகள் இல்லாமல் சுருக்கப்பட்டிருக்கும்; அசெம்பிளி முழுமையாக இணைக்கப்பட்டு அழுத்தத்தின் கீழ் வடிவமைக்கப்பட்டு, எதிர்வினை மற்றும் மின்னழுத்த வீழ்ச்சியைக் கணிசமாகக் குறைக்கிறது.

முக்கிய மின் மற்றும் பாதுகாப்பு அளவுருக்கள்

வெப்பநிலை உயர்வு மற்றும் வெப்ப செயல்திறன் கட்டுப்பாடு

வெப்பநிலை உயர்வு வரம்புகள் (40°C சுற்றுப்புற வெப்பநிலையில்):

இணைப்பு டெர்மினல்கள்: ≤ 60 K (அதாவது, அதிகபட்சம் 100°C)

உலோக உறை: ≤ 30 K (அதாவது, அதிகபட்சம் 70°C)

காப்பு மேற்பரப்பு: ≤ 40 K (அதாவது, அதிகபட்சம் 80°C)

வெப்பச் சிதறல் பொறிமுறை:

கடத்திகளால் உருவாக்கப்படும் வெப்பமானது உலோக உறைக்கு காப்பு அடுக்கு வழியாக நடத்தப்படுகிறது, பின்னர் அது வெப்பச்சலனம் மற்றும் கதிர்வீச்சு மூலம் சிதறடிக்கப்படுகிறது.

அலுமினியம் அலாய் உறை ஒரு ஒருங்கிணைந்த ஹீட் சின்க் ஃபின் வடிவமைப்பைக் கொண்டுள்ளது, இது வெப்பச் சிதறல் செயல்திறனை 30%க்கும் மேல் அதிகரிக்கிறது.

வெப்ப சகிப்புத்தன்மை வரம்புகள்:

நிலையான வகை: நீண்ட கால இயக்க வெப்பநிலை ≤ 130°C

தீ-எதிர்ப்பு வகை: 960 டிகிரி செல்சியஸ் வெப்பநிலையில் 90 நிமிடங்களுக்கு மேல் தொடர்ந்து மின்சாரம் வழங்கும் திறன் கொண்டது

வார்ப்பு-பிசின் வகை: -40°C முதல் 130°C வரையிலான சுற்றுச்சூழல் வெப்பநிலை வரம்பிற்குள் நிலையான செயல்பாட்டின் திறன் கொண்டது

பாதுகாப்பு வகுப்பு (IP குறியீடு) மற்றும் பொருந்தக்கூடிய சூழல்கள்

இயந்திர மற்றும் நிறுவல் பண்புகள்

அடைப்பு பொருள்:

அலுமினியம் அலாய்: இலகுரக, அரிப்பை எதிர்க்கும் மற்றும் சிறந்த வெப்பச் சிதறலை வழங்குகிறது; பாதுகாப்பு பூமி (PE) கடத்தியாக பயன்படுத்த ஏற்றது.

குளிர் உருட்டப்பட்ட எஃகு: உயர் கட்டமைப்பு வலிமை; தீ தடுப்பு வண்ணப்பூச்சுடன் பூசப்பட்டால், அது தீ-எதிர்ப்பு பயன்பாடுகளுக்கு ஏற்றது.

பிசின் வார்ப்பு: உலோகம் அல்லாத அடைப்பைக் கொண்டுள்ளது மற்றும் விரிவான "நான்கு வழி பாதுகாப்பை" வழங்குகிறது—நீர்ப்புகாப்பு, அரிப்பு எதிர்ப்பு, வெடிப்பு எதிர்ப்பு மற்றும் தூசிப்புகாப்பு.

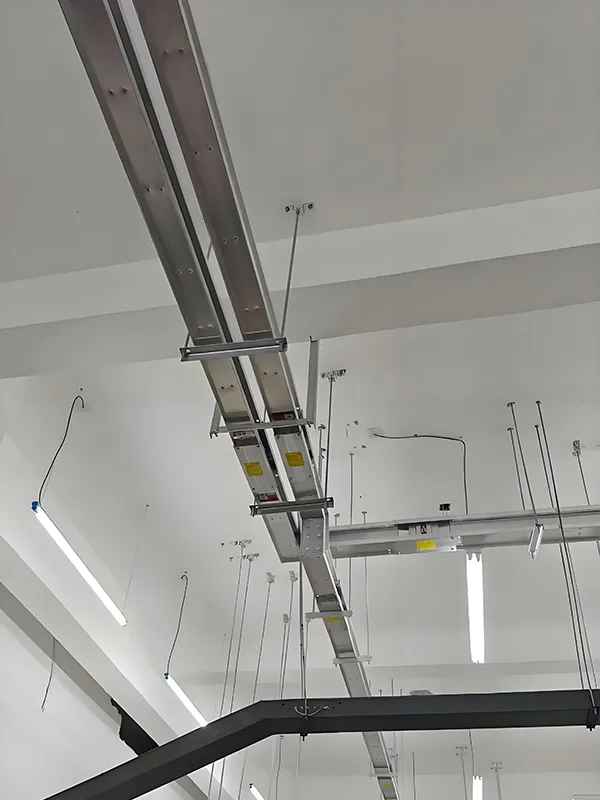

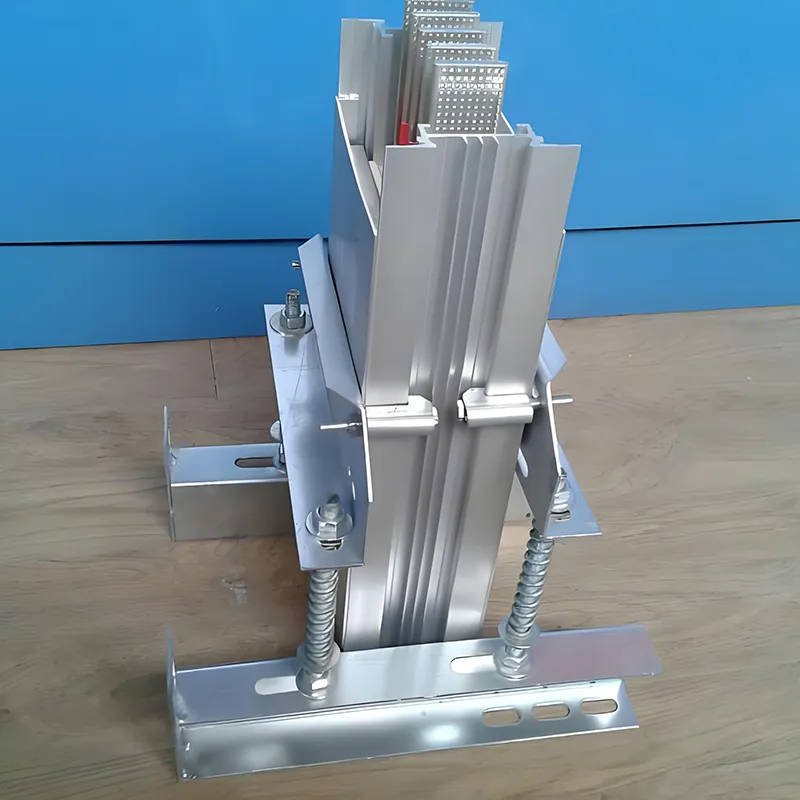

நிறுவல் முறை:

±4மிமீ அனுசரிப்பு சகிப்புத்தன்மை வரம்புடன், கிடைமட்ட அல்லது செங்குத்து இடைநீக்கத்தை ஆதரிக்கிறது.

ஆதரவு/ஹேங்கர் இடைவெளி: நேரான பிரிவுகளுக்கு ≤3m; வளைந்த பிரிவுகளுக்கு ≤1.5மீ.

இணைப்பு தொழில்நுட்பம்:

ஒற்றை-போல்ட் ரேபிட் இணைப்பு: குறைந்தபட்ச தொடர்பு எதிர்ப்பை உறுதிசெய்ய ஒரு முறுக்கு கட்டுப்பாட்டு பொறிமுறையுடன் பொருத்தப்பட்டுள்ளது.

புத்திசாலித்தனமான இணைப்பிகள்: பராமரிப்பு கண்காணிப்பு திறன்களை ஆதரிக்கிறது, இதன் மூலம் செயல்பாட்டு தோல்வியின் அபாயத்தைக் குறைக்கிறது.

சிறப்பு தொழில்நுட்பங்களின் விரிவாக்கம்

தீ-எதிர்ப்பு பஸ்பார் டிரங்கிங் (NH வகை)

தீ தடுப்பு மதிப்பீடு: 1 மணிநேரம், 1.5 மணிநேரம், 2 மணிநேரம் அல்லது 3 மணிநேரம் தேர்ந்தெடுக்கக்கூடிய விருப்பங்கள்

வெப்ப காப்பு அடுக்கு: அலுமினிய சிலிக்கேட் ஃபைபர் ஃபெல்ட் (வெப்பநிலை எதிர்ப்பு: 1250°C)

வெளிப்புற பூச்சு: இண்டூம்சென்ட் ஃபயர் ரிடார்டன்ட் பெயிண்ட்; வெப்பப் பரிமாற்றத்தைத் தடுக்கும் தீ வெளிப்பாட்டின் போது வெப்ப கடத்துத்திறனை விரைவாக அதிகரிக்கிறது

நீர்ப்புகா பஸ்பார் டிரங்கிங் (ரெசின்-வார்ப்பு வகை)

பாதுகாப்பு மதிப்பீடு: IP67–IP68

காப்புப் பொருள்: நிறைவுறாத பாலியஸ்டர் பிசின் + கனிம நிரப்பிகள், ஒருங்கிணைந்த வார்ப்பு-வார்ப்பு

பயன்பாட்டு காட்சிகள்: இரயில் போக்குவரத்து, இரசாயன ஆலைகள், கடலோர வசதிகள் மற்றும் பிற அரிக்கும் அல்லது ஈரப்பதமான சூழல்கள்

புத்திசாலித்தனமான பஸ்பார் ட்ரங்கிங்

வெப்பநிலை அளவீடு, தற்போதைய கண்காணிப்பு மற்றும் கசிவு அலாரம் தொகுதிகள் ஆகியவற்றை ஒருங்கிணைக்கிறது.

பில்டிங் ஆட்டோமேஷன் சிஸ்டங்களில் ஒருங்கிணைக்க RS485 அல்லது வயர்லெஸ் டிரான்ஸ்மிஷனை ஆதரிக்கிறது.

அடிக்கடி கேட்கப்படும் கேள்விகள்

1. குறைந்த மின்னழுத்த சாண்ட்விச் பஸ்வே என்றால் என்ன?

குறைந்த மின்னழுத்த சாண்ட்விச் பஸ்வே என்பது ஒரு சிறிய பஸ்வே பவர் விநியோக அமைப்பாகும், இது கட்டங்களுக்கு இடையே உள்ள இன்சுலேஷனுடன் நெருக்கமாக அடுக்கப்பட்ட கடத்திகளைப் பயன்படுத்துகிறது, இது நவீன கட்டிடங்கள் மற்றும் தொழில்துறை வசதிகளுக்கு அதிக மின்னோட்ட திறன், குறைந்த மின்தடை மற்றும் திறமையான ஆற்றல் பரிமாற்றத்தை வழங்குகிறது.

2. பாரம்பரிய கேபிள்களுடன் ஒப்பிடும்போது சாண்ட்விச் பஸ்வேயின் நன்மைகள் என்ன?

பாரம்பரிய கேபிள்களுடன் ஒப்பிடுகையில், ஒரு சாண்ட்விச் பஸ் டக்ட் அமைப்பு சிறந்த வெப்பச் சிதறல், அதிக மின்னோட்டத்தை சுமந்து செல்லும் திறன், எளிதாக நிறுவுதல் மற்றும் நெகிழ்வான விரிவாக்கம் ஆகியவற்றை வழங்குகிறது, இது பெரிய மின் விநியோக திட்டங்களுக்கு ஏற்றதாக அமைகிறது.

3. குறைந்த மின்னழுத்த சாண்ட்விச் பஸ்வே பொதுவாக எங்கு பயன்படுத்தப்படுகிறது?

தரவு மையங்கள், வணிக கட்டிடங்கள், தொழிற்சாலைகள், விமான நிலையங்கள், வணிக வளாகங்கள் மற்றும் நம்பகமான மற்றும் திறமையான மின் விநியோகம் தேவைப்படும் உயரமான கட்டிடங்களில் இது பரவலாகப் பயன்படுத்தப்படுகிறது.

4. குறைந்த மின்னழுத்த பஸ்வே அமைப்புகளுக்கு என்ன தற்போதைய மதிப்பீடுகள் உள்ளன?

பெரும்பாலான குறைந்த மின்னழுத்த பஸ்வே அமைப்புகள் திட்டத் தேவைகள் மற்றும் கணினி வடிவமைப்பைப் பொறுத்து 400A முதல் 6300A வரையிலான தற்போதைய மதிப்பீடுகளை ஆதரிக்கின்றன.

5. பஸ்வேயை குறிப்பிட்ட திட்டங்களுக்கு தனிப்பயனாக்க முடியுமா?

ஆம். ஃபெங்குவா எலக்ட்ரிக் போன்ற தொழில்முறை பஸ்வே உற்பத்தியாளர்கள் மற்றும் சப்ளையர்கள் தற்போதைய திறன், நிறுவல் சூழல், பாதுகாப்பு நிலை மற்றும் திட்ட தளவமைப்பு ஆகியவற்றின் அடிப்படையில் தனிப்பயன் பஸ்வே தீர்வுகளை வழங்க முடியும்.

6. தொழில்துறை மின் விநியோகத்திற்கு சாண்ட்விச் பஸ்வே பாதுகாப்பானதா?

ஆம். உயர்தர குறைந்த மின்னழுத்த பஸ் குழாய் அமைப்புகள் வலுவான காப்பு, உயர் பாதுகாப்பு நிலைகள் மற்றும் நம்பகமான குறுகிய சுற்று எதிர்ப்பு ஆகியவற்றைக் கொண்டுள்ளன, பாதுகாப்பான மற்றும் நிலையான செயல்பாட்டை உறுதி செய்கின்றன.

7. நம்பகமான பஸ்வே உற்பத்தியாளரை அல்லது சப்ளையரைத் தேர்ந்தெடுப்பது எப்படி?

பஸ்வே உற்பத்தியாளரின் உற்பத்தி அனுபவம், சான்றிதழ்கள், திட்ட வழக்குகள், தனிப்பயனாக்குதல் திறன் மற்றும் தொழில்நுட்ப ஆதரவை வாங்குவதற்கு முன் நீங்கள் மதிப்பீடு செய்ய வேண்டும்.

8. குறைந்த மின்னழுத்த சாண்ட்விச் பஸ்வேக்கான மேற்கோளை நான் எவ்வாறு பெறுவது?

துல்லியமான குறைந்த மின்னழுத்த பஸ்வே விலையைப் பெற, நீங்கள் வழக்கமாக தற்போதைய மதிப்பீடு, பஸ்வே நீளம், நிறுவல் வகை மற்றும் திட்ட வரைபடங்கள் போன்ற விவரங்களை வழங்குநருக்கு வழங்க வேண்டும்.
