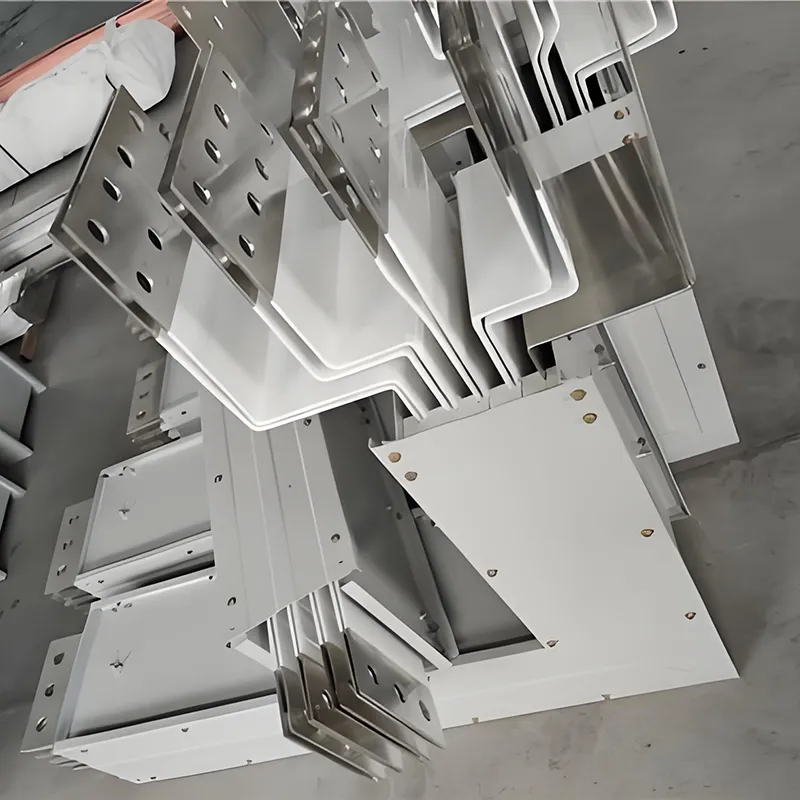

காப்பர் கண்டக்டர் சாண்ட்விச் பஸ்வே

காப்பர் கண்டக்டர் சாண்ட்விச் பஸ்வே என்பது நவீன மின் விநியோக அமைப்புகளுக்காக வடிவமைக்கப்பட்ட மிகவும் திறமையான மின் பரிமாற்ற தீர்வாகும். உயர்-தூய்மை மின்னாற்பகுப்பு செப்பு கடத்திகள் மற்றும் இறுக்கமாக அடுக்கப்பட்ட கட்ட கடத்திகளைக் கொண்ட "சாண்ட்விச்" கட்டமைப்பைப் பயன்படுத்தி, இது கடத்திகள், காப்புப் பொருட்கள் மற்றும் உலோக உறைகளை தடையின்றி ஒருங்கிணைக்கிறது. இந்த வடிவமைப்பு அதிக மின்னோட்டத்தை சுமந்து செல்லும் திறன், குறைந்த சக்தி இழப்பு மற்றும் நிறுவல் நெகிழ்வுத்தன்மை உள்ளிட்ட பல நன்மைகளை வழங்குகிறது. பலதரப்பட்ட மின் பயன்பாடுகளுக்கு நிலையான மற்றும் நம்பகமான ஆற்றல் பரிமாற்ற உத்தரவாதத்தை வழங்கும் - தொழில்துறை ஆலைகள், உயரமான கட்டிடங்கள், தரவு மையங்கள் மற்றும் இரயில் போக்குவரத்து அமைப்புகள் போன்ற உயர்-தற்போதைய மின் விநியோக சூழ்நிலைகளில் தயாரிப்பு பரவலாகப் பொருந்தும்.

தொழில்நுட்ப அளவுருக்கள்

முக்கிய தொழில்நுட்ப நன்மைகள்

(I) உயர் தூய்மை செப்பு கடத்திகள்: குறைந்த இழப்பு, அதிக ஆற்றல் திறன்

இந்த அமைப்பு ≥99.95% தூய்மையுடன் T2-தர மின்னாற்பகுப்பு தாமிரத்தை அதன் கடத்தி பொருளாகப் பயன்படுத்துகிறது. 20°C இல், மின்தடை ≤0.01724 Ω·mm²/m, கடத்துத்திறன் 98% ஐ விட அதிகமாகும். நிலையான செப்புப் பொருட்களுடன் ஒப்பிடுகையில், இது வரி இழப்புகளில் தோராயமாக 5% முதல் 8% வரை குறைகிறது. கடத்தி மேற்பரப்புகள் கோரிக்கையின் பேரில் தகரம் பூசப்பட்ட அல்லது வெள்ளி பூசப்பட்டதாக இருக்கலாம்; இது ஆக்சிஜனேற்றம் மற்றும் அரிப்புக்கான எதிர்ப்பை கணிசமாக அதிகரிக்கிறது, தொடர்பு எதிர்ப்பைக் குறைக்கிறது, இணைப்புப் புள்ளிகளின் நீண்ட கால நிலைத்தன்மையை உறுதி செய்கிறது மற்றும் தயாரிப்பின் சேவை வாழ்க்கையை திறம்பட நீட்டிக்கிறது.

(II) "சாண்ட்விச்" கச்சிதமான அமைப்பு: விண்வெளிப் பயன்பாடு மற்றும் ஆற்றல் திறனில் இரட்டை திருப்புமுனை

மூன்று-கட்ட கடத்திகள் நேரடியாக மெல்லிய-அடுக்கு காப்புப் பொருட்களைப் பயன்படுத்தி பிணைக்கப்பட்டுள்ளன மற்றும் காற்று இடைவெளிகள் இல்லாமல் இறுக்கமாக அடுக்கி வைக்கப்படுகின்றன, இதன் மூலம் மின் அனுமதியை வெறும் 6-10 மி.மீ. இந்த வடிவமைப்பு ஒரு யூனிட் இடத்துக்கு ஆற்றல் பரிமாற்ற அடர்த்தியை 40%க்கு மேல் அதிகரிக்கிறது மற்றும் மிகவும் கச்சிதமான இயற்பியல் சுயவிவரத்தை விளைவிக்கிறது. இதன் விளைவாக, இது நிறுவல் இடத்தில் கணிசமான சேமிப்பை அடைகிறது, இது மின்சார ரைசர்கள் மற்றும் உபகரணங்கள் அடர்த்தியான மண்டலங்கள் போன்ற இட-கட்டுப்படுத்தப்பட்ட சூழல்களுக்கு மிகவும் பொருத்தமானதாக அமைகிறது. மேலும், இந்த இறுக்கமாக ஒழுங்கமைக்கப்பட்ட அமைப்பு, பாரம்பரிய காற்று-இன்சுலேட்டட் பஸ்பார் ட்ரங்க்கிங் சிஸ்டங்களில் காணப்படும் கணினி வினைத்திறனை வெறும் 40%-60% ஆகக் குறைக்கிறது, உயர்-தற்போதைய இயக்க நிலைமைகளின் கீழ் மின்னழுத்த வீழ்ச்சியைக் கணிசமாகக் குறைக்கிறது மற்றும் ஒட்டுமொத்த ஆற்றல் பரிமாற்ற செயல்திறனை அதிகரிக்கிறது.

(III) அதிக திறன் கொண்ட வெப்பச் சிதறல் வடிவமைப்பு: குறைந்த வெப்பநிலை உயர்வு, அதிக நிலைத்தன்மை

கடத்திகளால் உருவாக்கப்படும் வெப்பம் உலோக உறைக்கு காப்பு அடுக்கு வழியாக விரைவாக நடத்தப்படுகிறது. ஒருங்கிணைக்கப்பட்ட வெப்ப-விரக்கத் துடுப்புகளைக் கொண்ட அலுமினிய அலாய் உறையுடன் இணைக்கப்படும்போது, ​​உறையின் பரப்பளவு 30%க்கு மேல் அதிகரிக்கிறது, இதன் விளைவாக வெப்பச் சிதறல் செயல்திறனில் கணிசமான முன்னேற்றம் ஏற்படுகிறது. சில உயர் மின்னோட்டம்-திறன் கொண்ட மாதிரிகள் வீட்டின் உள் மேற்பரப்பில் நீளமான வெப்பச் சிதறல் பள்ளங்களைக் கொண்டுள்ளது; இந்த வடிவமைப்பு வெப்ப கடத்துத்திறனை மேலும் மேம்படுத்துகிறது, இணைப்பு முனையங்களின் வெப்பநிலை உயர்வை ≤60K ஆகவும், உலோக வீடுகளின் வெப்பநிலை ≤30K ஆகவும் இருக்கும், இதன் மூலம் நீண்ட கால செயல்பாட்டின் போது பாதுகாப்பான வரம்பிற்குள் நிலையான இயக்க வெப்பநிலையை பராமரிக்கிறது.

(IV) அனைத்து காட்சிகளுக்கும் விரிவான பாதுகாப்பு - பாதுகாப்பான மற்றும் நம்பகமானது

அடிப்படை பாதுகாப்பு: அலுமினியம்-மெக்னீசியம் கலவை அல்லது குளிர்-உருட்டப்பட்ட எஃகு தாளில் இருந்து வீடு கட்டப்பட்டது. அனோடைசிங், எலக்ட்ரோபோரேசிஸ் அல்லது எலக்ட்ரோஸ்டேடிக் பவுடர் பூச்சு மூலம் சிகிச்சையளிக்கப்படுகிறது, இது சிறந்த அரிப்பு எதிர்ப்பு மற்றும் இயந்திர வலிமையை வெளிப்படுத்துகிறது. IP54 அல்லது அதற்கு மேல் உள்ள உட்செலுத்துதல் பாதுகாப்பு (IP) மதிப்பீட்டில், இது தூசி மற்றும் நீர் தெறிப்பதில் இருந்து திறம்பட பாதுகாக்கிறது, இது பொது தொழிற்சாலை தளங்கள் மற்றும் மின் விநியோக அறைகள் போன்ற நிலையான சூழல்களுக்கு ஏற்றதாக அமைகிறது.

சிறப்பு சூழல்களுக்கான பாதுகாப்பு: தனிப்பயனாக்கப்பட்ட நீர்ப்புகா (இணைக்கப்பட்ட) மாதிரிகள் உள்ளன. இந்த அலகுகள் முழுவதுமாக சீல் செய்யப்பட்ட, ஒருங்கிணைக்கப்பட்ட இணைப்பினைப் பயன்படுத்தி நிறைவுறா பாலியஸ்டர் பிசின் மற்றும் கனிம நிரப்பிகளுடன் இணைந்து IP67-IP68 ஐப் பெறுகிறது. அவை வெளிப்புற அமைப்புகள், நீருக்கடியில் சூழல்கள் மற்றும் அரிக்கும் வாயுக்களைக் கொண்ட வளிமண்டலங்களில் நிலையான செயல்பாட்டின் திறன் கொண்டவை, 50 ஆண்டுகளுக்கும் மேலான காப்பு வயதான ஆயுளைப் பெருமைப்படுத்துகின்றன.

தீ-எதிர்ப்பு பாதுகாப்பு: தீ-எதிர்ப்பு மாதிரிகள் மைக்கா டேப் மற்றும் செராமிஃபிங் சிலிகான் ரப்பரை உள்ளடக்கிய கலப்பு காப்பு அடுக்கைப் பயன்படுத்துகின்றன. வீட்டுவசதி ஒரு உமிழும் (தீ விரிவடையும்) தீயில்லாத வண்ணப்பூச்சுடன் பூசப்பட்டுள்ளது; 960 டிகிரி செல்சியஸ் தீவிர வெப்பநிலையில் கூட, அலகு 1 முதல் 3 மணி நேரம் வரை மின் விநியோகத்தை பராமரிக்க முடியும், இது தீ பாதுகாப்பு சுற்றுகளுக்கு தொடர்ச்சியான மின் உத்தரவாதத்தை வழங்குகிறது. இந்தத் தயாரிப்புகள் GB/T 9978.1-2008 போன்ற தேசிய தரநிலைகளுக்கு இணங்குகின்றன.

(V) மாடுலர் நிறுவல் - நெகிழ்வான மற்றும் வசதியான விரிவாக்கம்

தரப்படுத்தப்பட்ட மட்டு வடிவமைப்பைக் கொண்டிருக்கும், கணினியானது ஒற்றை போல்ட்டைப் பயன்படுத்தி விரைவான ஆன்-சைட் இணைப்பை அனுமதிக்கிறது. ஒவ்வொரு இணைப்பும் குறைந்தபட்ச தொடர்பு எதிர்ப்பை உறுதிப்படுத்த முறுக்கு கட்டுப்பாட்டு பொறிமுறையுடன் பொருத்தப்பட்டுள்ளது. இணைப்பிகள் ±4mm இன் சீரமைப்பு சகிப்புத்தன்மை சரிசெய்தலை ஆதரிக்கின்றன, இது நிறுவல் பிழைகளை திறம்பட ஈடுசெய்கிறது. ப்ளக்-இன் யூனிட்களை பஸ்வேயில் எந்த இடத்திலும் நிலைநிறுத்தலாம் மற்றும் ஹாட்-பிளக்கிங்கை ஆதரிக்கலாம் (நேரடி செருகல்/அகற்றுதல்) - தரை இணைப்பு முதலில் ஈடுபடுவதும் கடைசியாக துண்டிப்பதும் - குறைந்தபட்சம் 200 செருகுநிரல் சுழற்சிகளுக்கு மதிப்பிடப்பட்டது. இந்த வளைந்து கொடுக்கும் தன்மையானது, உற்பத்தி வரி மறுசீரமைப்பு மற்றும் உபகரண விரிவாக்கத் தேவைகளுக்கு எளிதாக மாற்றியமைக்க கணினியை அனுமதிக்கிறது.

தயாரிப்பு தேர்வு வழிகாட்டி

விண்ணப்ப காட்சிகள்

(I) தொழில்துறை உற்பத்தித் துறை

வாகன உற்பத்தி, இயந்திர செயலாக்கம், மின்னணு அசெம்பிளி மற்றும் ஒத்த துறைகளில் ஈடுபடும் கனரக பணிமனைகளுக்கு ஏற்றது, பெரிய அளவிலான இயந்திரங்கள் மற்றும் தானியங்கு உற்பத்தி வரிகளுக்கு நிலையான முதுகெலும்பு மின்சாரம் வழங்குகிறது. அதன் குறைந்த மின்மறுப்பு பண்புகள் தற்போதைய ஏற்ற இறக்கங்களால் ஏற்படும் மின்னழுத்த வீழ்ச்சியை திறம்பட குறைக்கின்றன, அதே நேரத்தில் அதன் மட்டு வடிவமைப்பு அடிக்கடி உற்பத்தி வரி சரிசெய்தல் மற்றும் உபகரண விரிவாக்கத்தை எளிதாக்குகிறது, இதன் மூலம் தொழில்துறை உற்பத்தியின் நெகிழ்வான கோரிக்கைகளை பூர்த்தி செய்கிறது.

(II) உயரமான கட்டிடங்கள் மற்றும் வணிக வளாகங்கள்

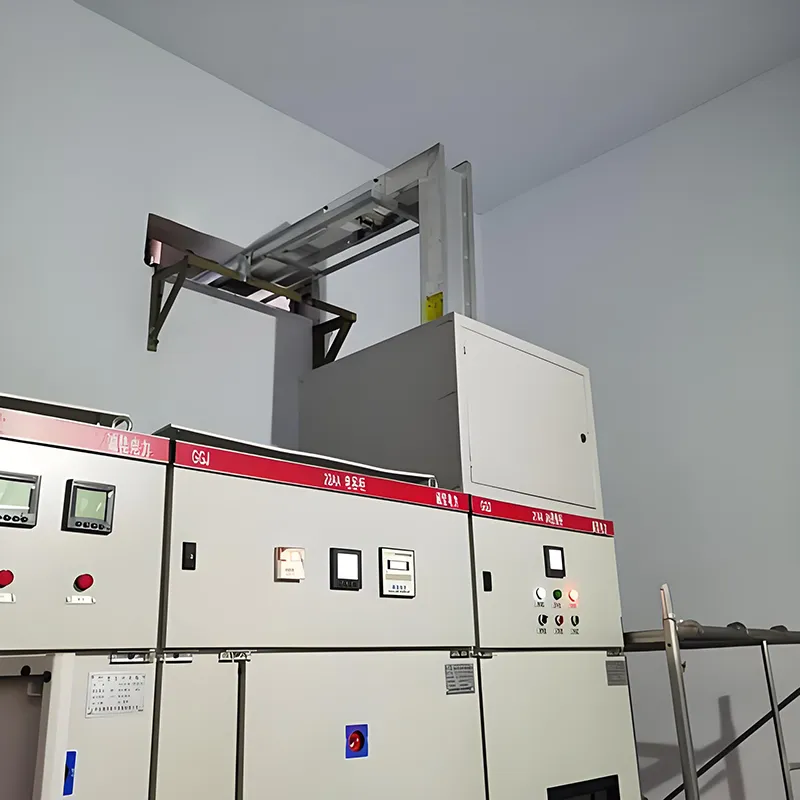

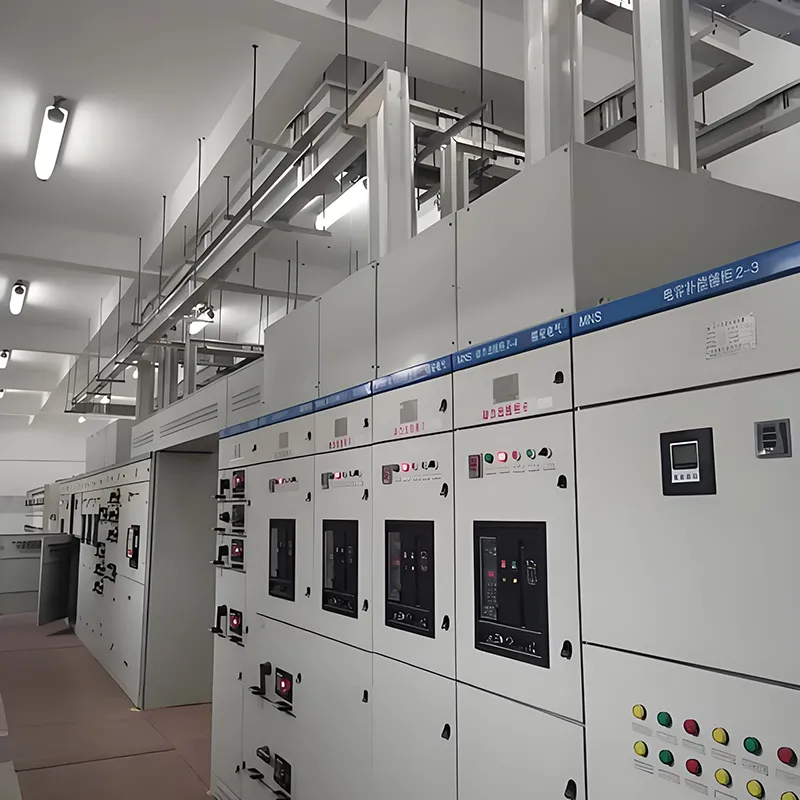

மின்சார ரைசர்களுக்குள் செங்குத்தாக நிறுவப்பட்ட இந்த அமைப்புகள், ஒவ்வொரு தளத்திற்கும் முதன்மையான மின் பகிர்மானக் கோடுகளாகச் செயல்படுகின்றன - இது 90% உயரமான கட்டிடங்களால் ஏற்றுக்கொள்ளப்பட்டது. வணிக வளாகங்களில், ஷாப்பிங் மால்கள், ஹோட்டல்கள் மற்றும் அலுவலக கட்டிடங்கள் போன்ற பல்வேறு இடங்களின் பல்வேறு மின் சுமை தேவைகளை பூர்த்தி செய்து, நீண்ட தூரம், உயர் மின்னோட்ட மின் விநியோகத்தை அவை செயல்படுத்துகின்றன; மேலும், அவை மின்சார விநியோகத்திற்கான வசதியான டேப்-ஆஃப் புள்ளிகளை வழங்குகின்றன, எதிர்கால பராமரிப்பு மற்றும் கணினி மாற்றங்களை எளிதாக்குகின்றன.

(III) தரவு மையங்கள் மற்றும் சுகாதார வசதிகள்

விதிவிலக்கான நம்பகத்தன்மையைக் கோரும் தரவு மையச் சேவையகங்கள் மற்றும் மருத்துவ உபகரணங்கள் போன்ற பணி-முக்கியமான சுமைகளுக்கு இந்த அமைப்புகள் தொடர்ச்சியான மற்றும் நம்பகமான சக்தி உத்தரவாதத்தை வழங்குகின்றன. சில அறிவார்ந்த தயாரிப்பு மாதிரிகள் ஒருங்கிணைந்த வெப்பநிலை உணர்தல் மற்றும் தற்போதைய கண்காணிப்பு தொகுதிகள் ஆகியவற்றைக் கொண்டுள்ளன; RS485 அல்லது வயர்லெஸ் டிரான்ஸ்மிஷன் புரோட்டோகால்களை ஆதரிப்பதால், அவை ரிமோட் ஆபரேஷன் மற்றும் பராமரிப்பு மற்றும் தவறுக்கு முந்தைய எச்சரிக்கை திறன்களை செயல்படுத்துகின்றன, இதன் மூலம் தடையில்லா மின்சாரம் தொடர்ச்சியை உறுதி செய்கிறது.

(IV) சிறப்பு சுற்றுச்சூழல் அமைப்புகள்

நிலத்தடி பயன்பாட்டு சுரங்கங்கள், நீர் சுத்திகரிப்பு நிலையங்கள் மற்றும் கடலோர வசதிகள் போன்ற ஈரப்பதமான மற்றும் அரிக்கும் சூழல்களுக்கு நீர்ப்புகா வார்ப்பிரும்பு தயாரிப்புகள் மிகவும் பொருத்தமானவை. தீ-எதிர்ப்பு தயாரிப்புகள், மாறாக, தீ பாதுகாப்பு சுற்றுகள் மற்றும் அவசர சக்தி அமைப்புகளில் பயன்பாட்டிற்காக வடிவமைக்கப்பட்டுள்ளன; தீ ஏற்பட்டால், அவை மின்சாரம் வழங்கல் தொடர்ச்சியைப் பராமரிக்கின்றன, இதன் மூலம் பணியாளர்களை வெளியேற்றுவதற்கும் உபகரணங்களைக் காப்பாற்றுவதற்கும் முக்கியமான நேரத்தைப் பெறுகின்றன.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: காப்பர் கண்டக்டர் சாண்ட்விச் பஸ்வே என்றால் என்ன?

A: இது நிலையான மின்னோட்டம், குறைந்த இழப்பு மற்றும் நம்பகமான செயல்பாட்டிற்காக அடர்த்தியான T2 செப்பு கடத்திகள் (≥99.9%) கொண்ட குறைந்த மின்னழுத்தம், நடுத்தர முதல் உயர் சுமை விநியோக அமைப்பாகும்.

Q2: அதன் முக்கிய விவரக்குறிப்புகள் என்ன?

A: 1000A என மதிப்பிடப்பட்டது, ≤1000V அமைப்புகளுக்கு ஏற்றது. தாமிரம் குறைந்த தொடர்பு எதிர்ப்பு மற்றும் அரிப்பு எதிர்ப்பு ஆகியவற்றிற்காக தகரம் பூசப்பட்டுள்ளது. IP54+ பாதுகாப்பு, GB 7251 & IEC 61439 உடன் இணக்கமானது.

Q3: இது பொதுவாக எங்கு பயன்படுத்தப்படுகிறது?

ப: உயரமான கட்டிடங்கள், தொழிற்சாலைகள், வணிக மையங்கள், தரவு மையங்கள் மற்றும் பிற குறைந்த மின்னழுத்த மின் விநியோக பயன்பாடுகளுக்கு ஏற்றது.

Q4: முக்கிய நன்மைகள் என்ன?

ப: அதிக மின்னோட்டத் திறன், குறைந்த ஆற்றல் இழப்பு, சிறந்த வெப்பச் சிதறல், கச்சிதமான வடிவமைப்பு மற்றும் எளிதான நிறுவல் மற்றும் விரிவாக்கம்.

Q5: இது பாதுகாப்பானதா மற்றும் நம்பகமானதா?

ப: ஆம். அடர்த்தியான அமைப்பு மற்றும் உயர்தர செம்பு நம்பகமான செயல்பாட்டை உறுதி செய்கிறது, மேலும் அனைத்து தயாரிப்புகளும் பாதுகாப்புக்காக CCC சான்றிதழ் பெற்றவை.

Q6: நான் பஸ்வேயை தனிப்பயனாக்க முடியுமா?

A: Fenghua Electric பல்வேறு தளவமைப்புகள், நீளம் மற்றும் திறன்களுக்கு நெகிழ்வான தீர்வுகளை வழங்குகிறது. தனிப்பயன் ஆர்டர்கள் அல்லது ஆலோசனைக்கு எங்களைத் தொடர்பு கொள்ளவும்.

Q7: பாரம்பரிய பஸ்வே அல்லது கேபிள்களுடன் ஒப்பிடுவது எப்படி?

ப: இது ஆற்றல் இழப்பைக் குறைக்கிறது, வெப்பச் சிதறலை மேம்படுத்துகிறது மற்றும் இடத்தைச் சேமிக்கிறது, இது வழக்கமான கேபிளிங்கை விட திறமையாகவும் நம்பகமானதாகவும் ஆக்குகிறது.

Q8: நான் எப்படி வாங்குவது அல்லது விசாரிக்கலாம்?

ப: மேற்கோளைக் கோர, ஆர்டர் செய்ய அல்லது திட்டத் தேவைகளைப் பற்றி விவாதிக்க ஃபெங்குவா எலக்ட்ரிக் நிறுவனத்தைத் தொடர்பு கொள்ளவும். அனைத்து விசாரணைகளுக்கும் நாங்கள் தொழில்முறை ஆதரவை வழங்குகிறோம்.
